Utilisation des rails de guide linéaires à haute précision dans le domaine de usinage de l'espace
Définition et structure de voie de guidage linéaire de haute précision
Le rail de guide linéaire de haute précision se rapporte à un élément mécanique composé d'incidences de mouvement linéaire, rails de guide linéaires, et glisseurs, utilisés pour réaliser le contrôle de mouvement linéaire de mécanique et du matériel électrique tel que des machines-outils, des robots, l'équipement industriel de semi-conducteur, etc. Ses caractéristiques principales sont ses avantages de haute précision, de rigidité élevée, et de fiabilité élevée.
La structure principale des rails de guide linéaires à haute précision inclut deux parts : d'abord, incidences de mouvement linéaire, y compris des roulements, des incidences de glissement, etc. ; Le deuxième est rail de guide linéaire, y compris le rail de guide linéaire et le rail de guide linéaire. Le rail de guide linéaire et l'incidence de mouvement linéaire sont fixés en reliant des morceaux tels que les boulons ou les billes d'acier fixes, formant un système de contrôle à haute précision de mouvement linéaire.
Les robots adaptés au rail de guide incluent les robots IRB1200, IRB1410, IRB2600, IRB4600, IRB6700 et IRB7600 d'ABB, le kr210 de KUKA, le kr120, le kr10, le kr10, le kr20, le kr50 et le kr70, le FANUC M10, le M20, le m710, le M1000 et le M2000, Yaskawa GP7, GP8, GP12, GP25, AR2010, GP50, GP88, BA200l, GP255 PL900 et pl300.
Au sujet de la société

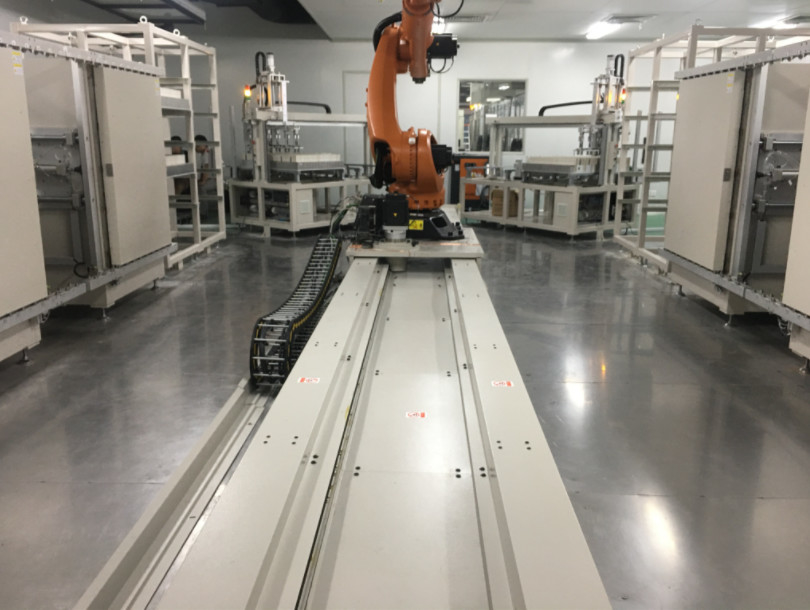

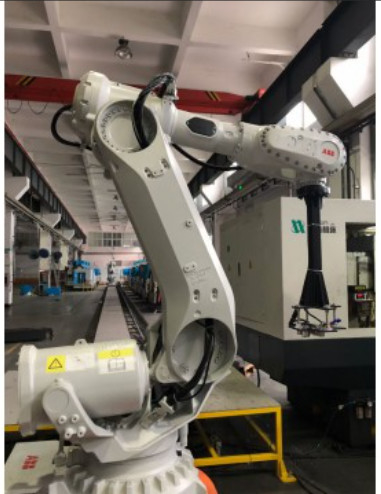

Notre rail de guide a coopéré avec beaucoup de marques bien connues internationales de robot, telles qu'ABB KUKA FANUC Yaskawa UR. Les sociétés impliquées incluent principalement la palletisation, le chargement et le déchargement. La charge des gammes de rail de guide de 500kg à 5000kg. La longueur du rail de guide est adaptée aux besoins du client selon les besoins des clients. Nous avons fait un cas qu'un robot d'ABB IRB6700 correspond à 20 machines de commande numérique par ordinateur, et un 50m long rail de guide accomplit le mouvement d'échange, chargeant et déchargeant du robot. Le nombre de robots est considérablement réduit et le coût d'intégration est épargné.
Notre société offre également les robots industriels aux prix très favorables pour passer des commandes ensemble aux prix inférieurs.
Accueil vers Changhaï, Chine, pour étudier nos robots et rails !
Approvisionnement de produit de société.
Robot d'ABB
Robot de KUKA
Robot de Yaskawa
Robot de Fanuc
Robot d'UR
Cobot
Rail de guide
Cobot a fait en Chine
détails de produit
| NON | Nom | Marque/spécifications |
| 1 | Corps de voie | YOUNGYOU/W=700mm, H=350mm, L= selon les exigences de l'acheteur |
| 2 | Réducteur planétaire | SHIMPO Japon |
| 3 | rail de guide linéaire | HIWIN Taïwan HGH45 |
| 4 | Bloc de glissière | HIWIN Taïwan HGH45 |
| 5 | Support et pignon | Vitesse hélicoïdale de la Chine Taïwan YCC |
| 6 | système de lubrification | YOUNGYOU 1L |
| 7 | Cache anti-poussière | Type de tôle de YOUNGYOU//style partiellement enfermés d'organe |
| 8 | Tampon élastique de limite dure | YOUNGYOU |
| 9 | Plat de support de robot | YOUNGYOU/1200*1000*30mm |
| 10 | Plat se reliant moulu | YOUNGYOU |
| 11 | Chaîne d'entrave | Koduct/W=200mm, H=45mm, R250mm |
| 12 | Bride se reliante de réducteur | YOUNGYOU |
| 13 | Moteur servo | ①axe externe de robot de tringlerie |
| ②Non moteur servo de tringlerie | ||
| 14 | Boulon d'ajustement | Fil fin du lancement M15 |
| 15 | Capteur de limite | Le Japon Omron |

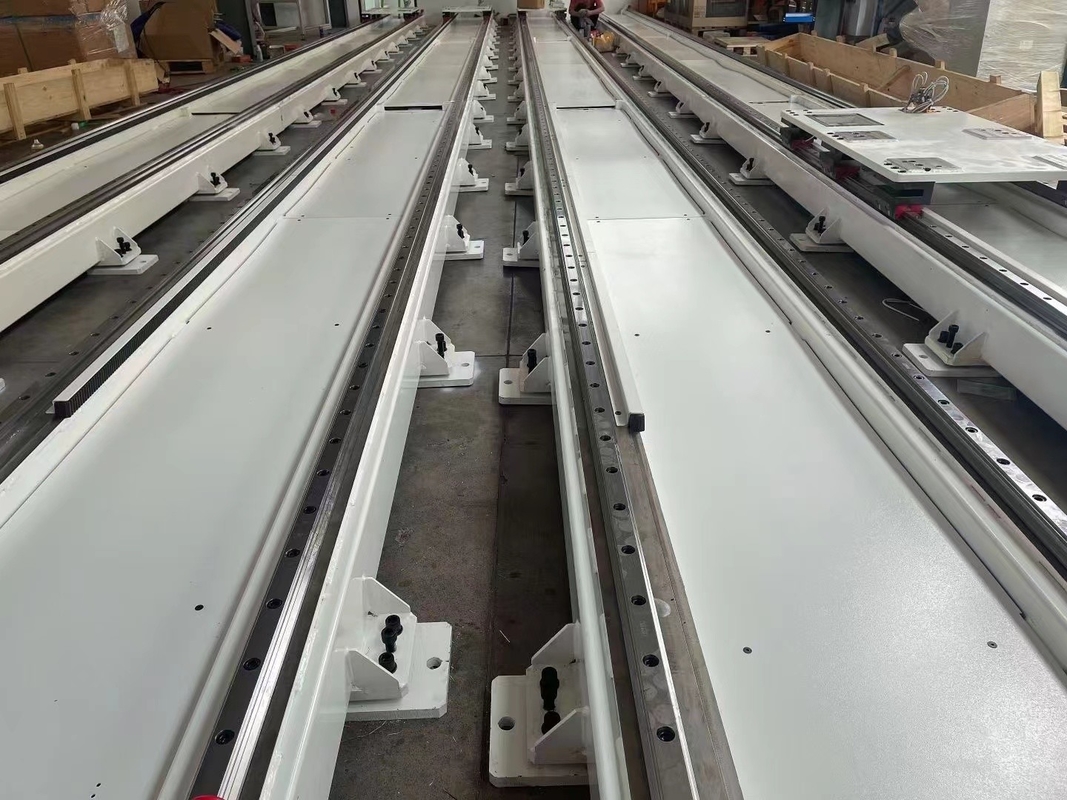

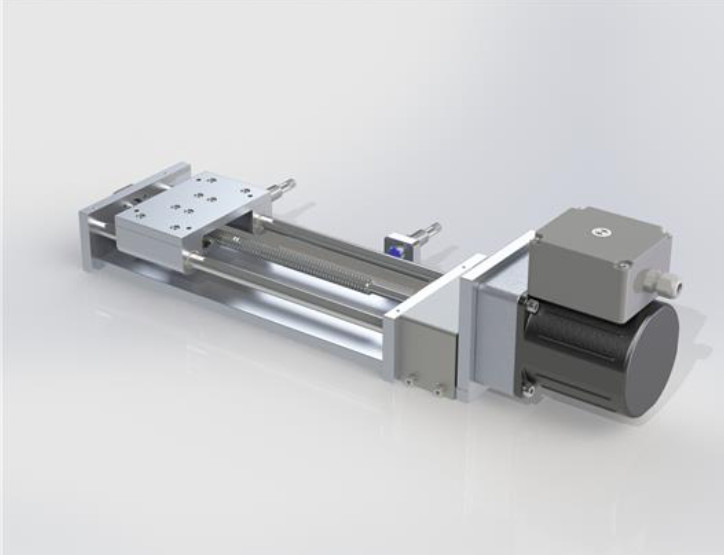

RENDUS DE PRODUIT
Marques, caractéristiques et paramètres des composantes principales
Suggestions de configuration de rail de guide
Emballage et transport
