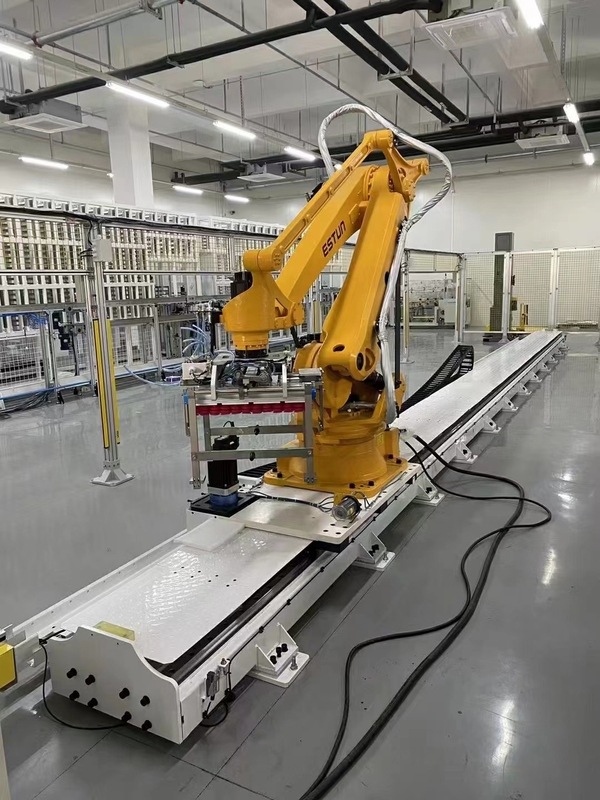

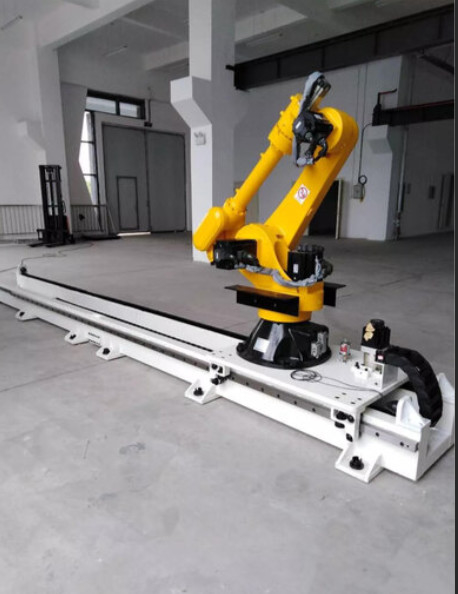

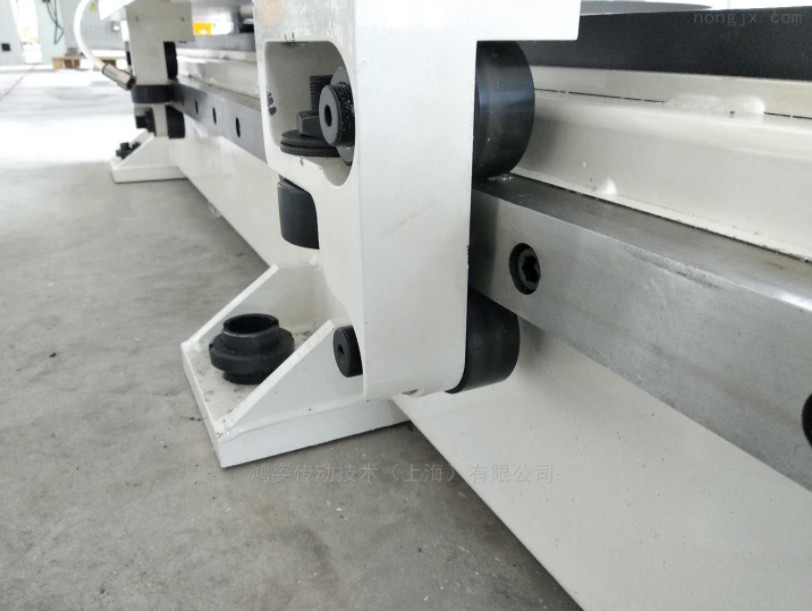

Le guide automatiquement lubrifié de rouleau réduit le taux d'échec et la durée de vie d'augmentations
Définition de voie de guidage de robot
Pour fonctionner aux postes de travail multiples avec une grande envergure, ou effectuer des opérations d'usinage continues et ininterrompues sur de divers grands composants tels que le corps, ailes, lames de turbine de turbines de vent, etc. au-dessus d'une longue distance (telle que la soudure, la pulvérisation, l'inspection, etc.), il est nécessaire d'installer le robot sur une plate-forme mobile et de développer et augmenter sa plage de fonctionnement en ajoutant « les pas mobiles ». Puisque la plupart des robots industriels sont l'axe 6, cette plate-forme mobile de mouvement désigné généralement sous le nom du « septième axe du robot », abrégé comme « septième axe ». (Rail de guide)
La fonction du rail de guide
Le rail de guide de robot (septième axe), également connu sous le nom de rail de glissière, rail de guide linéaire, ou rail linéaire de glissière, est utilisé dans des situations linéaires de mouvement d'échange. Il a une charge évaluée plus élevée que les incidences linéaires, et peut soutenir un couple. Il peut réaliser le mouvement linéaire à haute précision avec le rendement élevé et la longévité sous les charges élevées. Utilisé pour soutenir et guider des composants, il peut améliorer la flexibilité du robot, augmenter sa gamme fonctionnante, et permet au robot de travailler stablement et se déplacer.
Au sujet de la société
Notre rail de guide a coopéré avec beaucoup de marques bien connues internationales de robot, telles qu'ABB KUKA FANUC Yaskawa UR. Les sociétés impliquées incluent principalement la palletisation, le chargement et le déchargement. La charge des gammes de rail de guide de 500kg à 5000kg. La longueur du rail de guide est adaptée aux besoins du client selon les besoins des clients. Nous avons fait un cas qu'un robot d'ABB IRB6700 correspond à 20 machines de commande numérique par ordinateur, et un 50m long rail de guide accomplit le mouvement d'échange, chargeant et déchargeant du robot. Le nombre de robots est considérablement réduit et le coût d'intégration est épargné.
Notre société offre également les robots industriels aux prix très favorables pour passer des commandes ensemble aux prix inférieurs.
Accueil vers Changhaï, Chine, pour étudier nos robots et rails !
Approvisionnement de produit de société.
Robot d'ABB
Robot de KUKA
Robot de Yaskawa
Robot de Fanuc
Robot d'UR
Cobot
Rail de guide
Cobot a fait en Chine
détails de produit
| NON | Nom | Marque/spécifications |
| 1 | Corps de voie | YOUNGYOU/W=700mm, H=350mm, L= selon les exigences de l'acheteur |
| 2 | Réducteur planétaire | SHIMPO Japon |
| 3 | rail de guide linéaire | HIWIN Taïwan HGH45 |
| 4 | Bloc de glissière | HIWIN Taïwan HGH45 |
| 5 | Support et pignon | Vitesse hélicoïdale de la Chine Taïwan YCC |
| 6 | système de lubrification | YOUNGYOU 1L |
| 7 | Cache anti-poussière | Type de tôle de YOUNGYOU//style partiellement enfermés d'organe |
| 8 | Tampon élastique de limite dure | YOUNGYOU |
| 9 | Plat de support de robot | YOUNGYOU/1200*1000*30mm |
| 10 | Plat se reliant moulu | YOUNGYOU |
| 11 | Chaîne d'entrave | Koduct/W=200mm, H=45mm, R250mm |
| 12 | Bride se reliante de réducteur | YOUNGYOU |
| 13 | Moteur servo | ①axe externe de robot de tringlerie |
| ②Non moteur servo de tringlerie | ||
| 14 | Boulon d'ajustement | Fil fin du lancement M15 |
| 15 | Capteur de limite | Le Japon Omron |
RENDUS DE PRODUIT
Diagramme de cas de rail de guide
Marques, caractéristiques et paramètres des composantes principales
Suggestions de configuration de rail de guide
